具有創新特點的G系列新型紙卷夾
一、背景技術
隨著我國紙制品產業鏈的高速發展，對搬運屬具——紙卷夾的要求越來越高。傳統的紙卷夾存在視野差，重量重等缺陷。已經不能滿足用戶對紙卷搬運、堆垛的更高要求，如何提供一種視野好，安全可靠，高效率的紙卷夾成為叉車屬具制造商的一個問題。
二、創新內容
G系列新型紙卷夾的目的在于提供一種結構新穎、視野良好、安全可靠、工作高效的新型紙卷夾。
為解決上述問題，G系列新型紙卷夾通過以下技術方案實現的：
1、G系列新型紙卷夾合理優化結構設計，采用環形面板結構形式，相比較原有矩形面板結構整體更加合理；
2、傳統的紙卷夾長短臂在面板上的布局為非對稱單邊偏執布置，其L1/L2為25.12%；而G系列新型紙卷夾長短臂在面板上
布局采用以旋轉中心為對稱中心的雙邊對稱布置，其L1/L2為76.6%；
3、G系列新型紙卷夾面板和基板上都開有大視窗、使整體結構視野通透性加大、輕盈美觀、方便實用，同時經過對長短
臂結構的優化設計，使其臂間距合理加大，臂間視野通透性加大，而且視窗的開啟、長短臂結構優化，減輕了本實用新型
的整體重量，使本屬具更加輕盈，承載能力更為出眾。同時保證了屬具作業時的穩定、高效和安全G系列新型紙卷夾視野
通透率（紙卷夾完全張開狀態下外輪廓線內可透視面積/外輪廓線內面積）＞45%；而原有紙卷夾視野通透率為15%左右。
4、G系列新型紙卷夾改進了夾板外形設計，加大了與紙卷接觸面積，在夾持力增加的同時，使紙卷所受的壓強得到保障；
同時優化了切入角，使其更加合理，方便在密集排列的紙卷堆垛中進行作業。G系列新型紙卷夾調整了夾板精鑄件材質標號
，進一步提高了夾板強度。
5、G系列新型紙卷夾夾臂與面板、油缸支座等運動副之間全部采用銅基自潤滑軸承，相比傳統型號的紙卷夾承載力大、耐
沖擊、免維護。
6、G系列新型紙卷夾關鍵部件國際化采購，液壓馬達、液壓控制閥芯、高壓膠管等均采用國際知名廠家產品。
7、G系列新型紙卷夾重要結構件全部為高標準精鑄件，結構合理、強度大、抗疲勞、壽命長。
附圖說明

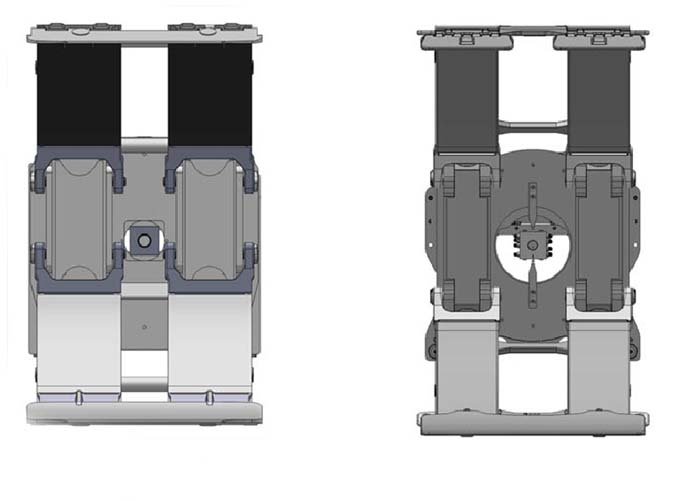

原有紙卷夾示意圖 G系列新型紙卷夾示意圖
圖為紙卷夾專利圖片
